SMD自恢復保險絲（PPTC）體積淺談
SMT表面貼裝技術（Surface Mount Technology）是目前電子組裝行業里最流行的一種技術和工藝，是一種將無引腳或短引線表組裝元器件安裝在印刷電路板的表面或其他基板的表面上，通過回流焊或浸焊等方法加以焊接組裝的電路裝連技術。可用SMT進行貼裝的元器件稱為表面貼裝器件SMD（Surface Mount Device）。
SM自恢復保險絲按尺寸（業內或稱體積）分為0201、0402、0603、0805、1206、1210、1812、2018、2920等系列。該分類方法采用英制單位分類，電阻、電容、電感、二極管、三極管等器件都是按英制單位進行分類名。
詳細的分類命名及尺寸換算見下表：
英制尺寸（體積） | 長 | 寬 | 公制尺寸（體積） | 長 | 寬 |
0603 | 0.06 | 0.03 | 1608 | 1.524 | 0.762 |
0805 | 0.08 | 0.05 | 2012 | 2.032 | 1.270 |
1206 | 0.12 | 0.06 | 3216 | 3.048 | 1.524 |
1210 | 0.12 | 0.10 | 3225 | 3.048 | 2.540 |
1812 | 0.18 | 0.12 | 4532 | 4.572 | 3.048 |
2018 | 0.20 | 0.18 | 5050 | 5.080 | 4.572 |
2920 | 0.29 | 0.20 | 7555 | 7.366 | 5.080 |
換算方法：1inch=2.54cm=25.4mm
例如集電通的貼片自恢復保險絲SMD1206J050這個型號，SMD是表面貼裝元件（Surface Mount Device）的縮寫，1206表示長和寬分別為0.12英寸和0.06英寸的自恢復保險絲，050表示保持電流為0.50A。從型號就可以了解到，該款器件是尺寸為1206，保持電流為0.50A的表面貼裝元器件。（推薦閱讀：自恢復保險絲應用與車載充電器）
對大多數的元器件而言，型號蘊含著豐富的信息，熟悉器件的型號能夠?yàn)檫x型帶來許多便利。

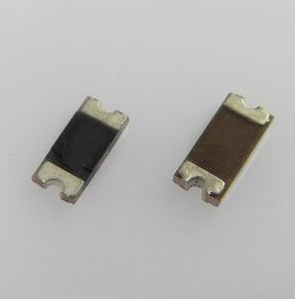

下圖為SMD1206J050的實物圖。
